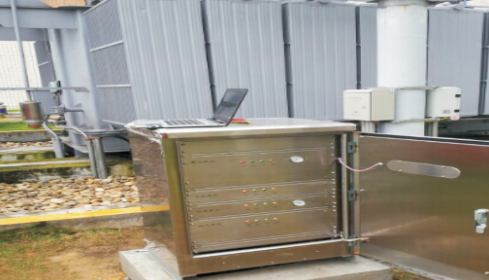

油中氣體在線監測用于各種電壓等級油浸式高壓設備的油中溶解氣體在線分析與故障診斷。利用油樣采集單元進行油路循環，處理連接管道的死油，再進行油樣定量;油氣分離單元快速分離油中溶解氣體輸送到六通閥的定量管內并自動進樣，在自產載氣推動下，樣氣經過色譜柱分離，順序進入氣體檢測器;數據采集單元完成AD數據的轉換和采集，嵌入式處理單元對采集到的數據進行存儲、計算和分析，并通過100M以太網接口將數據上傳至數據處理服務器或通過通信協議直接上傳到后臺。
